你的電子產品莫名失靈，可能只是因為這個小小光耦的故障，在工業控制的PLC模塊、新能源汽車的BMS系統、電源設備的信號回路中，都藏著一枚不起眼卻至關重要的"安全衛士"——光電耦合器（簡稱光耦）。光電耦合器通過"光信號傳遞+電氣隔離"的獨特原理，在高低壓電路間筑起屏障，僅允許信號通行卻阻斷危險電流。

數據顯示，光耦失效已占工業設備突發故障的15%，在高溫振動環境下故障率更是高達20%。今天，我們將深入探討光電耦合器故障的常見問題、成因及其解決方案。

一、光電耦合器：電路中的"隔離衛士"

光電耦合器是一種以光為媒介傳輸電信號的器件，實現了輸入與輸出之間的電氣隔離。其基本結構由發光器（紅外發光二極管）和受光器（光敏半導體管）組成，封裝在同一管殼內。

當輸入端施加電信號時發光器發出光線，受光器接收光線后產生光電流，從而實現"電-光-電"的轉換。這使得光耦具有體積小、壽命長、無觸點、抗干擾能力強等優點，在數字電路中獲得廣泛應用。

東莞市洲創實業有限公司自2010年成立以來，在光電耦合器的應用方面積累了豐富經驗。

二、光電耦合器故障的常見表現

1. 信號傳輸中斷

光電耦合器故障表現：輸出無信號、間歇性導通或保持固定電平。

這是最常見的故障類型，占光耦失效總數的62%。當光耦內部的發光二極管燒毀或鍵合絲斷裂時，電信號無法轉換為光信號，或光信號無法被正確接收，導致信號傳輸完全中斷。

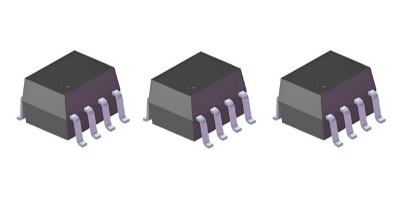

洲創實業提供的高速光耦6N137等產品，針對信號傳輸穩定性進行了專門優化，采用貼片封裝，尺寸為9.76 * 6.6 * 3.5mm，適用于控制器等要求較高的應用場景。

2. 電氣隔離失效

光電耦合器故障表現：絕緣電阻降低，高壓側電壓竄入低壓端。

光電耦合器的核心價值在于其隔離特性，絕緣電阻一般高至10^10歐姆，耐壓超過1kV。但當隔離失效時，高壓可能竄入低壓電路，引發觸電風險或芯片燒毀。這通常是由于封裝材料吸濕導致絕緣性能下降，或引腳間形成導電通路所致。

3. 參數漂移與性能退化

故障表現：信號傳輸質量下降，輸出不穩定。

這是一種漸進式故障，包括電流傳輸比（CTR）衰減、暗電流增大、傳輸延遲變長等。例如，長期高溫工作會導致LED量子效率下降，每年CTR衰減率可達5%。這種情況下，光耦雖未完全失效，但已無法保證信號傳輸?shù)臏蚀_性。

三、光電耦合器故障的深層原因

1. 制造工藝缺陷

研究表明，光耦失效大部分集中在早期故障期，主要表現為金線綁定異常、內部殘留金屬異物、漏打膠、晶片污染等。

這些微觀缺陷在產品投入使用后短期內就會導致異常。例如，鍵合絲工藝參數偏差會導致初始結合力不足，長期使用后引發金屬疲勞斷裂。

2. 環境應力影響

工作環境溫度對光耦性能有顯著影響。當環境溫度升高時，光耦的電流傳輸比（CTR）會明顯下降，導致輸出低電平信號上升，可能使CPU無法正確識別信號。

高溫高濕環境還會加速封裝材料老化，降低絕緣性能。

3. 設計應用不當

許多光耦故障源于設計階段的選擇不當或使用錯誤。例如：

• 未為光耦配備合適的限流電阻，導致LED驅動電流超標

• 在開關電源中使用非線性光耦（如4N25系列），而實際應使用線性光耦（如PC817系列）

• 輸入輸出端共用一個電源，使光耦的隔離作用失去意義

四、光電耦合器故障的檢測方法

1. 常規檢測方法

萬用表檢測法：使用指針式萬用表的R×100或R×1k電阻擋，可檢測光耦輸入端和輸出端的電阻特性。值得注意的是，某些潛在故障需使用R×10k擋才能檢測出來，因為該擋位更敏感，能反映光敏器件的微弱變化。

光電效應判斷法：通過外部電池給光耦輸入端施加電壓，觀察輸出端萬用表指針偏轉情況，可判斷光耦的光電轉換能力。

2. 專業檢測手段

對于更精確的檢測，可采用：

• 靜態電流檢查：測量光電耦合器的靜態工作電流

• 響應時間檢查：評估光耦的信號傳輸速度

• 溫度特性測試：驗證光耦在不同溫度環境下的工作穩定性

五、預防與解決方案

1. 精準選型

根據應用場景選擇合適的光耦類型至關重要。高可靠性場景（汽車/醫療）應選用AEC-Q102認證光電耦合器產品；高頻場景需選擇傳輸延遲<1μs的高速光耦；腐蝕環境則應優先考慮氣密封裝。

洲創實業作為一家擁有15年專業經驗的光電耦合器廠家，建立了全流程質控體系，采用進口自動化設備保障生產精度，其產品在-40℃至100℃的寬溫環境下仍能保持性能一致性。

2. 合理設計

• 輸入側：串聯100Ω~1kΩ限流電阻，并聯TVS管抵御浪涌

• 輸出側：采用圖騰柱驅動提升帶載能力，基極下拉電阻防止誤觸發

• 布局：光耦與功率器件間距≥5mm，預留散熱通道

3. 定期維護

建立定期檢測制度，每6個月測試CTR與絕緣電阻，當CTR衰減超過30%時應立即更換。在工業環境中，建議加裝溫濕度傳感器，超過85℃/85%RH時啟動散熱除濕。

洲創實業提供的可控硅達林頓光電耦合器等產品，采用優質芯片與精密封裝工藝，確保"電-光-電"轉換高效穩定，并通過高低溫測試、耐壓測試等嚴苛檢驗，合格率遠超行業標準。

光電耦合器作為電路中的"安全衛士"，其可靠性直接影響整個系統的穩定運行。通過理解故障模式、深層原因及預防措施，我們可以有效降低光耦失效率，提升系統韌性。

在電子設備向高可靠性邁進的今天，對光耦失效機理的深入研究與精準預防，已成為保障設備穩定運行的關鍵環節。 只有將理論與實踐深度融合，才能讓這枚小小的光電耦合器真正筑牢電路防護的第一道防線。洲創實業等專業廠商的持續創新和技術積累，為光電耦合器的可靠應用提供了堅實基礎。如果您有光電耦合器的需求或技術疑問，歡迎聯系洲創實業。如果您正在尋找專業的LED燈珠、數碼管、光耦、光電開關、接近傳感器等LED光電器件供應商，洲創實業無疑是理想之選。公司地址：東莞市塘廈鎮林村西湖工業區西富街9號；官網1：www.dawangny.com；官網2：www.evedl.com；聯系電話：13809619742；傳真：0769-82077884。選擇洲創實業，就是選擇專業、可靠與品質保障！
