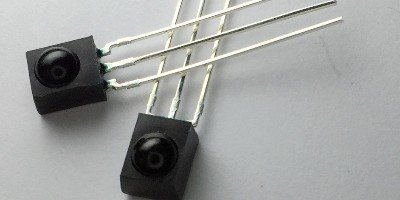

在紅外遙控、傳感系統的電路搭建中，三腳紅外接收頭的接線正確性直接決定信號能否正常接收與解析。“紅外接收頭三腳怎么接” 是電子從業者入門級卻關鍵的問題，若接線錯誤，輕則導致紅外接收頭無法工作，重則因電壓反向擊穿損壞元件。東莞市洲創實業有限公司，作為 15 年專注 LED 光電元器件定制生產的實力企業，其所生產的三腳紅外接收頭引腳標識清晰、接線容錯性強，成為小米、聯想等知名企業的優選，同時主營 LED 燈珠、數碼管、光耦、光電開關、紅外對管、距離傳感器等全系列產品，為多領域提供紅外接收解決方案。
要掌握 “紅外接收頭三腳怎么接”，首先需明確 三腳紅外接收頭的引腳定義 ，這是接線的核心前提。市面上主流三腳紅外接收頭的引腳通常分為三類：VCC（電源正極）、GND（電源負極 / 地）、OUT（信號輸出），不同廠家的引腳排列順序可能不同，但功能定義一致。東莞市洲創實業有限公司的三腳紅外接收頭，采用行業通用標注方式：在元件外殼絲印 “1”“2”“3” 引腳序號，同時在產品手冊中明確對應功能 ——1 腳為 VCC（通常 3V-5V）、2 腳為 GND、3 腳為 OUT，部分貼片型號則通過引腳長度區分（最長腳為 VCC，最短腳為 GND），用戶無需專業儀器即可快速識別，康冠在工業遙控設備裝配中，借助清晰標識實現紅外接收頭的快速接線，效率提升
40%。
紅外接收頭三腳接線的第一步：確認電源引腳（VCC 與 GND）的正確連接 ，這是保障紅外接收頭安全工作的基礎。接線時，需將紅外接收頭的 VCC 引腳（通常標注 “V” 或 “+”）連接至電路的直流電源正極（3V-5V，具體需參考產品手冊，東莞市洲創實業有限公司的紅外接收頭兼容 3.3V 與 5V 雙電壓），GND 引腳（標注 “G” 或 “-”）連接至電源負極或電路地端。需特別注意：VCC 與 GND 不可接反，否則紅外接收頭內部的穩壓電路與光敏芯片會因反向電壓擊穿損壞。小米在智能家電遙控模塊設計中，采用東莞市洲創實業有限公司的紅外接收頭，按手冊標注將 1 腳接
5V 電源、2 腳接地，通電后紅外接收頭指示燈（若有）正常亮起，表明電源接線無誤。
紅外接收頭三腳接線的第二步：完成信號輸出引腳（OUT）的電路適配 ，這是實現信號傳遞的關鍵。OUT 引腳負責將紅外接收頭解調后的數字信號輸出至后級電路（如單片機、MCU、解碼芯片），接線時需根據紅外接收頭的輸出方式（集電極開路輸出或推挽輸出）適配電路。東莞市洲創實業有限公司的三腳紅外接收頭以集電極開路輸出為主，此類輸出方式需在 OUT 引腳與 VCC 之間外接一顆 1kΩ-10kΩ 的上拉電阻，才能穩定輸出高電平信號；若為推挽輸出型號，則無需上拉電阻，可直接與后級電路 I/O 口連接。比亞迪在車載紅外導航系統中，為東莞市洲創實業有限公司的集電極開路型紅外接收頭搭配
4.7kΩ 上拉電阻，OUT 引腳輸出的信號波形穩定無雜波，解碼成功率達 99.9%。
紅外接收頭三腳接線的第三步：規避常見接線誤區，保障電路穩定性 ，這是新手易忽視卻影響使用效果的環節。常見誤區一：未接限流或?yàn)V波元件，導致電源波動損壞紅外接收頭 —— 需在 VCC 引腳串聯一顆 100Ω-200Ω 限流電阻，并聯一顆 0.1μF 濾波電容（靠近紅外接收頭引腳），抑制電壓浪涌；誤區二：信號輸出線過長未做屏蔽，引入電磁干擾 —— 需將 OUT 引腳接線用屏蔽線包裹，或縮短接線長度至 30cm 以內；誤區三：紅外接收頭與發射管距離過近，導致信號飽和 —— 需保持二者間距大于 10cm，避免直射干擾。東莞市洲創實業有限公司在技術對接服務中，會為客戶提供完整接線示意圖，標注限流電阻、濾波電容的參數與位置，小天才在兒童遙控玩具生產中，按示意圖接線后，紅外接收頭的抗干擾能力顯著提升，誤碼率降至
0.01% 以下。
針對不同應用場景，紅外接收頭三腳接線還需適配后級電路特性 ，確保信號兼容。在單片機系統中（如 STM32、51 單片機），紅外接收頭的 OUT 引腳可直接連接單片機 I/O 口，若 I/O 口為弱上拉模式，集電極開路型紅外接收頭可省略外接上拉電阻；在解碼芯片電路中（如 HS0038 解碼模塊），OUT 引腳需連接解碼芯片的信號輸入腳，同時確保二者供電電壓一致。東莞市洲創實業有限公司的三腳紅外接收頭，信號輸出電平與主流單片機、解碼芯片兼容（高電平接近 VCC，低電平接近 GND），聯想在辦公設備的紅外數據傳輸模塊中，將該公司紅外接收頭的 OUT 引腳直接接入解碼芯片，無需電平轉換電路，簡化了設計流程。
值得注意的是，劣質三腳紅外接收頭常存在引腳定義混亂、接線容錯性差的問題，即便按常規方法接線也可能失效。東莞市洲創實業有限公司的三腳紅外接收頭，每顆均經過引腳導通測試與反向電壓耐受測試：在 3V-5V 電壓范圍內均可穩定工作，反向電壓 10V 以內無損壞，且 OUT 引腳輸出信號邊沿陡峭（上升沿 / 下降沿＜10μs），為接線后的信號解析提供保障。這種嚴苛品控使其紅外接收頭與其他主營產品一樣，贏得了電子行業 500 強企業的一致好評，合作客戶包括小米、聯想、康冠、海信、比亞迪、小天才等知名品牌。
為幫助客戶快速掌握接線方法，東莞市洲創實業有限公司提供樣品支持與技術對接服務：客戶可申請三腳紅外接收頭樣品，搭配配套的限流電阻、電容進行實操接線；專業技術團隊會通過視頻演示接線步驟，解答 “上拉電阻選型”“濾波電容作用” 等常見疑問，并提供不同場景的接線方案（如單片機系統、解碼模塊、純硬件電路）。若有紅外接收頭采購或技術咨詢需求，可撥打咨詢熱線：13809615146，獲取專屬解決方案。
總之，紅外接收頭三腳接線需遵循 “先定引腳、再接電源、最后接信號” 的步驟，核心是正確區分 VCC、GND、OUT 引腳，適配輸出方式與后級電路。東莞市洲創實業有限公司 15 年專注 LED 光電元器件定制生產，所產三腳紅外接收頭接線便捷、穩定性強，結合豐富產品線與強大客戶背書，不僅能提供高品質紅外接收頭，更能助力高效電路搭建，是電子企業采購紅外接收頭的可靠合作伙伴。
