在電子設計領域，沒有一個元件是微不足道的。即使在最普通的開關電源中，那些看似不起眼的光電耦合器，也承擔著確保安全、減少干擾的重任。今天聊聊一款經典的光耦器件——PC817。無論你是電源工程師、嵌入式開發者還是電子愛好者，了解這個元件的詳細參數都至關重要。精確的參數理解，意味著可靠的產品設計 。下面，就讓我們?nèi)娼馕鯬C817光耦的技術特性。

PC817光耦核心參數詳解：從宏觀到微觀

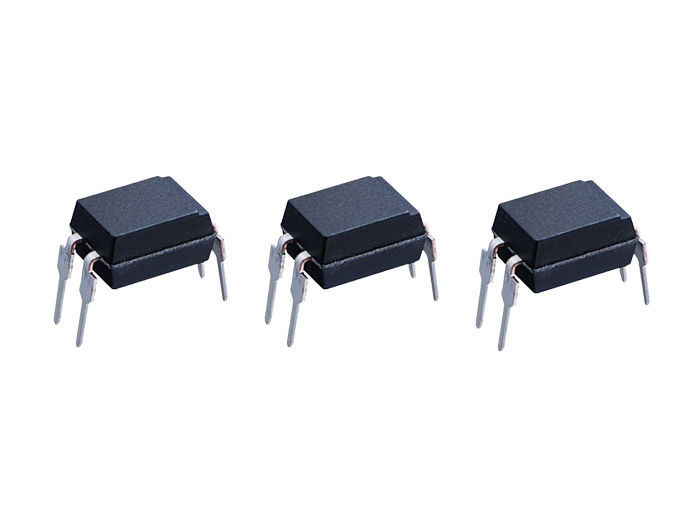

PC817是日本夏普公司研發的光電耦合器，采用標準的DIP-4封裝，內部由一只紅外發光二極管和一只光敏三極管組成，實現輸入與輸出端間的電氣隔離。

極限參數決定了元件的安全工作邊界，超越這些值可能導致元件永久損壞。PC817的極限參數包括：

• 輸入側（LED端）：最大正向電流50mA（連續），峰值正向電流可達1A（脈沖寬度≤100ms），反向電壓最大6V

• 輸出側（晶體管端）：集電極-發射極電壓最大35V，集電極電流最大50mA

• 功耗限制：輸入側最大功耗70mW，輸出側最大功耗150mW，總功耗不超過200mW

• 溫度范圍：工作溫度-30℃至+100℃，存儲溫度可低至-55℃

傳輸特性是光耦的核心性能指標，其中最重要的是電流傳輸比（CTR）。這一參數定義了輸出端集電極電流與輸入端二極管電流之比，PC817根據不同后綴分為多個等級：

• PC817A：CTR范圍為80%-160%

• PC817B：CTR范圍為130%-260%

• PC817C：CTR范圍為200%-400%

• PC817D：CTR范圍為300%-600%

PC817的響應速度也值得關注，開啟時間和關斷時間均不超過18μs，截止頻率約80kHz，這意味著它能夠傳輸頻率相當高的信號。

隔離特性是光耦存在的根本意義。PC817的輸入-輸出間隔離電壓高達5000V RMS（交流1分鐘），符合UL、cUL、IEC/EN/DIN EN 60747-5-5等安全標準。

工程設計要點：從參數到實踐

了解參數只是第一步，將參數轉化為實際設計才是工程師的真正任務。正確的電路設計，建立在對參數含義的深刻理解上。

CTR選擇策略：選型時根據負載電流需求匹配不同后綴的型號。例如，驅動繼電器通常需要CTR≥100%，推薦使用PC817B或PC817C。高CTR型號雖然增益更大，但也可能影響系統的響應速度和穩定性。

限流電阻計算：輸入側限流電阻的計算公式為 ??????=(???????????)/????。以5V供電、期望5mA二極管電流為例：??????=(5???1.2??)/5????=760??（實際選用最接近的標準阻值）。

穩定性設計：必須注意CTR會隨溫度升高而下降，且隨時間推移會逐漸衰減。經驗法則是預留至少50%的余量，以確保產品在整個生命周期內的可靠性。

典型應用場景：從理論到實踐

PC817憑借其均衡的性能和成本優勢，在眾多領域找到了用武之地。

最常見的應用是開關電源的反饋控制。PC817與TL431基準電壓源的配合，構成了開關電源穩壓反饋的經典方案，幾乎存在于所有手機充電器和電腦電源中。

在工業控制領域，PC817用于PLC（可編程邏輯控制器）的輸入/輸出隔離，保護敏感的微處理器接口不受現場干擾和高壓沖擊。

PC817還可用于單片機I/O隔離保護、串口通信隔離、電池電壓監測隔離等場景，在電腦終端機、測量儀器、家用電器等多種設備中都有廣泛應用。

優質元器件供應商選擇

在電子元器件領域，選擇可靠的供應商與選擇正確的元件參數同樣重要。東莞市洲創實業有限公司作為深耕LED光電元器件和半導體器件領域15年的綜合型服務公司，是國家高新技術企業，擁有全自動生產設備和精密檢測儀器。

洲創實業與臺灣億光、旺泓、光寶、日本日亞等國際品牌深度合作，為開關電源領域提供高可靠性元器件支持，包括全系列光耦解決方案及專業FAE技術支持。對于成本敏感的應用，國產817光耦可以作為替代選擇。

PC817看似簡單，卻蘊含著精密的光電轉換原理和嚴謹?shù)碾姎庠O(shè)計原則。對每個參數的深刻理解，是確保產品穩定可靠運行的基石。在電子設計的世界里，從來沒有“微不足道”的元件——只有未被充分理解的參數和應用。
