在電子電路設計領域，光耦作為一個關鍵器件，默默地守護著電路的安全與穩定。光耦是如何工作的？光耦又有哪些不同的類型？今天，我們就來全面解析光耦的世界，讓你徹底掌握這一重要元器件。

東莞市洲創實業有限公司 自2010年成立以來，已發展成為集LED燈珠、數碼管、光耦、光電開關、接近傳感器等LED光電器件生產、銷售、服務于一體的綜合性國家高新技術企業。公司占地5000平米，擁有全自動生產線和精密檢測設備，專注于高可靠性、高性能的光電元器件。通過與臺灣億光、光寶、旺泓，韓國三星，日本日亞，以及歐司朗、科銳等知名品牌合作，洲創實業確保了產品線的豐富性和品質卓越性。

一、什么是光耦？它的工作原理是什么？

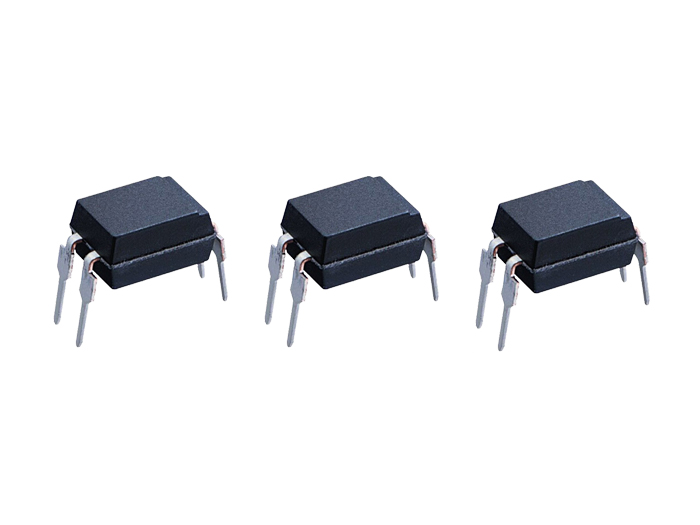

光耦，全稱光電耦合器（optical coupler），亦稱光電隔離器，是一種以光為媒介來傳輸電信號的器件。

光耦通常由兩部分組成：發光源（通常是紅外發光二極管LED）和受光器（如光敏二極管、光敏三極管等）。這兩部分被封裝在同一管殼內，但彼此間用透明絕緣體隔離。

光耦的基本工作原理是：當輸入端加電信號時，發光源（LED）發出光線，受光器接收到光線后產生光電流，從輸出端流出，從而實現了 “電—光—電”轉換。這個過程使得輸入和輸出端之間實現了電氣隔離，卻能傳輸信號。

二、光耦的主要技術參數

了解光耦的技術參數對正確選型至關重要，主要參數包括：

輸入特性參數（基于內部發光二極管）：

• 正向工作電壓（Vf）

• 反向電壓（Vr）

• 正向工作電流（If）

輸出特性參數（基于內部光敏三極管）：

• 集電極電流（Ic）

• 集電極-發射極電壓（Vceo）

傳輸特性參數：

• 電流傳輸比（CTR）：輸出電流與輸入電流的百分比，是光耦的重要參數

• 上升時間（Tr）和下降時間（Tf）

隔離特性參數：

• 入出間隔離電壓（Vio）

• 入出間隔離電容（Cio）

• 入出間隔離電阻（Rio）

洲創實業提供的全系列光耦產品，如PC817系列根據不同后綴分為多個CTR等級：PC817A（CTR范圍80%-160%）、PC817B（130%-260%）、PC817C（200%-400%）和PC817D（300%-600%），滿足不同應用場景的需求。

三、光耦的詳細分類

光耦的種類繁多，型號超過上千種，可根據不同方式分類：

1. 按輸出形式分類

這是最常見的分類方式，決定了光耦的基本工作原理和應用場景：

• 光敏器件輸出型：包括光敏二極管輸出型、光敏三極管輸出型、光電池輸出型、光可控硅輸出型等

• NPN三極管輸出型：包括交流輸入型、直流輸入型、互補輸出型等

• 達林頓三極管輸出型：具有更高的靈敏度，但速度相對較慢

• 邏輯門電路輸出型：包括門電路輸出型、施密特觸發輸出型、三態門電路輸出型等

• 低導通輸出型：輸出低電平毫伏數量級

• 光開關輸出型：導通電阻小于10Ω

• 功率輸出型：如IGBT/MOSFET等輸出，用于驅動大功率負載

洲創實業提供全面的光耦產品系列，包括晶體管光耦、高速光耦和達林頓光耦等，覆蓋消費級、工業級和車規級應用。具體型號包括1018、1019光耦、6N137高速光耦、PC817系列等，滿足不同應用需求。

2. 按傳輸信號類型分類

• 非線性光耦：電流傳輸特性曲線是非線性的，適合于開關信號的傳輸，不適合傳輸模擬量。常用的4N系列光耦屬于此類

• 線性光耦：電流傳輸特性曲線接近直線，小信號時性能較好，能以線性特性進行隔離控制。如PC817A-C系列

3. 按速度分類

• 低速光電耦合器：如光敏三極管、光電池等輸出型，響應時間一般在微秒級

• 高速光電耦合器：如光敏二極管帶信號處理電路或光敏集成電路輸出型，響應時間可達納秒級

4. 按隔離特性分類

• 普通隔離光電耦合器：一般光學膠灌封低于5000V，空封低于2000V

• 高壓隔離光電耦合器：耐壓可達10kV，20kV，30kV等

5. 按通道數量分類

• 單通道光電耦合器：最常見的類型，包含一個發光源和一個受光器

• 雙通道光電耦合器：包含兩個獨立的光耦通道

• 多通道光電耦合器：包含多個通道，適用于復雜系統

6. 按封裝形式分類

• 雙列直插型：傳統封裝，適合手工焊接

• 貼片封裝型：適合自動化生產，節省PCB空間

• 同軸型、TO封裝型、扁平封裝型等：滿足不同應用場景的需求




四、光耦的選擇指南

正確選擇光耦是保證電路性能的關鍵，以下是選型的基本原則：

電流傳輸比（CTR）的選擇：線性光耦合器的CTR允許范圍是50%～200%。CTR太小，光耦中的LED需要較大的工作電流；CTR太大，電路穩定性可能變差。

線性光耦與非線性光耦的選擇：

• 傳輸模擬信號或用于開關電源反饋電路時，應選擇線性光耦

• 傳輸數字開關信號時，可選擇非線性光耦，如4N25、4N35等

速度要求：根據信號頻率選擇響應速度合適的光耦。高速應用應選擇光敏二極管型或集成型光耦。

隔離電壓要求：根據工作電壓和安全性要求，選擇足夠隔離電壓的光耦。

洲創實業憑借15年的行業經驗，為客戶提供專業的光耦選型指導和技術支持。公司提供的全系列光耦產品均通過嚴格的品質控制，確保在不同應用場景下的可靠性和性能。對于成本敏感的應用，洲創還提供國產光耦替代進口光耦的解決方案，保障客戶產線的連續性。

五、光耦的應用場景

光耦廣泛應用于多個領域，發揮著重要作用：

• 工業控制：在PLC、電機控制等場景中提供信號隔離和電平轉換

• 電源管理：在開關電源中構成反饋電路，實現精密穩壓。洲創實業的光耦在快充技術中發揮四大關鍵作用：電氣隔離、信號傳遞與反饋控制、EMI抑制和智能充電管理

• 通信設備：在長線傳輸中作為終端隔離元件，大幅提高信噪比

• 醫療電子：為醫療設備提供安全隔離，保護患者和操作人員

• 儀器儀表：實現信號隔離和級間耦合，提高測量精度

• 家用電器：洲創的可控硅光耦在家用電器中應用廣泛，如電飯煲功率精確控制、電磁爐加熱功率快速調節、冰箱空調穩定運行等

光耦作為電子電路中的關鍵隔離器件，其種類繁多，特性各異。正確理解和選擇光耦，對于設計高性能、高可靠性的電子系統至關重要。隨著技術的發展，光耦正朝著更高速度、更高隔離電壓和更小封裝的方向發展，以滿足日益復雜的應用需求。

洲創實業憑借15年的行業經驗和技術創新，持續投入研發，為客戶提供國產光耦替代進口光耦以及定制化解決方案。公司服務于倍思、藍禾、小米等知名客戶，積累了豐富的市場資源。如果您有光耦的需求或技術疑問，歡迎聯系洲創實業。如果您正在尋找專業的LED燈珠、數碼管、光耦、光電開關、接近傳感器等LED光電器件供應商，洲創實業無疑是理想之選。公司地址：東莞市塘廈鎮林村西湖工業區西富街9號；官網1：www.dawangny.com；官網2：www.evedl.com；聯系電話：13809619742；傳真：0769-82077884。選擇洲創實業，就是選擇專業、可靠與品質保障！

希望本文能幫助您全面了解光耦的世界，在實際項目中做出更合適的選擇！
