簡單數字顯示，蘊含不簡單的工程智慧，你是否曾好奇，電子鐘、電子秤上那些清晰的紅字?jǐn)?shù)字是怎么顯示出來的？背后離不開一種已經流行半個多世紀的顯示技術—— 七段數碼管。

盡管如今顯示屏層出不窮，但這種結構簡單的顯示元件至今仍在各類家電、工業儀表和醫療設備中發揮著重要作用。在國內，像東莞市洲創實業有限公司 這樣擁有15年經驗的專業廠商，持續為市場提供高可靠性的數碼管及LED燈珠、數碼管、光耦、光電開關、接近傳感器等LED光電器件。

什么是七段數碼管？

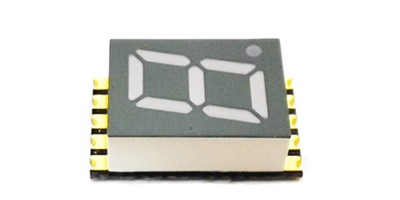

七段數碼管是一種由發光二極管組成的顯示器件，基本單元是將七個條形LED排列成“8”字形結構。

這種設計巧妙地利用七個獨立控制的段落組合，足以顯示0-9的阿拉伯?dāng)?shù)字。

大多數七段數碼管還會在右下角添加第八個LED作為小數點使用，因此也有人稱其為八段管?，F(xiàn)代七段數碼管多采用斜體顯示，更符合視覺習慣。

如何讓數碼管顯示0-9？

七段數碼管的顯示基于一個簡單原理：不同段落組合發光形成特定字符。每個段落被標記為a-g，控制器通過控制哪些段落發光來決定顯示內容。

顯示數字0-9的段碼組合已標準化。以共陰數碼管為例：

• 數字0：點亮a、b、c、d、e、f段（段碼0x3F）

• 數字1：點亮b、c段（段碼0x06）

• 數字2：點亮a、b、d、e、g段（段碼0x5B）

• ...

• 數字9：點亮a、b、c、d、f、g段（段碼0x6F）

這些段碼通常以二進制或十六進制形式存儲在控制器中，供程序調用。

共陰與共陽：兩種不同的驅動方式

七段數碼管根據內部電路結構分為兩種類型：

共陽極數碼管：所有LED燈珠的陽極連接在一起接正電源，通過控制陰極電平來點亮段落。需要點亮某段時，相應陰極需接地。

共陰極數碼管：所有LED燈珠的陰極連接在一起接地，通過控制陽極電平來點亮段落。需要點亮某段時，相應陽極需接高電平。

兩種類型的接線方法相反，但最終實現的顯示效果完全相同。選擇哪種類型取決于電路設計需求和驅動方式。專業廠商如洲創實業通常能同時提供多種類型的數碼管產品以及定制化，滿足不同客戶需求。

驅動技術：從靜態顯示到動態掃描

靜態顯示是每個數碼管單獨驅動的方法。優點是程序簡單，顯示亮度高；缺點是占用I/O端口多，資源利用率低。

動態掃描顯示是多位數碼管顯示的高效解決方案。其原理是讓多個數碼管輪流快速點亮，利用人眼視覺暫留效應（約0.04秒）產生同時顯示的視覺效果。

當掃描速度足夠快時（通常刷新率>40Hz），人眼就會感覺到所有數碼管在同時穩定顯示，而不會察覺到閃爍。

動態掃描技術極大地節省了微控制器的I/O資源，使多位數碼管顯示變得實用可行。洲創實業等專業廠商通常會提供詳細的應用技術支持，幫助客戶正確實現驅動電路設計。

七段數碼管的實際應用

七段數碼管因其高亮度、低成本、驅動簡單的優點，在眾多領域仍有廣泛應用：

• 家用電器：空調、熱水器、冰箱等的溫度和時間顯示

• 工業儀表：數字式測量?jī)x表的讀數顯示

• 醫療設備：部分醫用設備的參數顯示

• 電子時鐘和計數器：時間、日期和計數顯示

• 智能安防監控：門禁系統、監控與報警顯示

隨著技術進步，七段數碼管也在不斷演進，如今已能結合傳感器實現數據實時顯示，應用場景更加廣泛。洲創數碼管廠家已將數碼管應用于智能家居、小家電、儀器儀表、新能源、智能安防監控等多個領域，服務眾多知名企業。

七段數碼管雖看似簡單，卻體現了工程設計的智慧：以最少的元素實現最核心的功能。正是這種高效的設計理念，使它歷經數十年依然在現代電子設備中占有一席之地。

下一次當你看到電子設備上那些紅色數字時，或許會對這小小的七段數碼管多一份敬意——數碼管無疑是電子世界中的經典之作。如果您有數碼管的需求或技術疑問，歡迎聯系洲創數碼管廠家。如果您正在尋找專業的LED燈珠、數碼管、光耦、光電開關、接近傳感器等LED光電器件供應商，洲創實業無疑是理想之選。公司地址：東莞市塘廈鎮林村西湖工業區西富街9號；官網1：www.dawangny.com；官網2：www.evedl.com；聯系電話：13809619742；傳真：0769-82077884。選擇洲創實業，就是選擇專業、可靠與品質保障！
